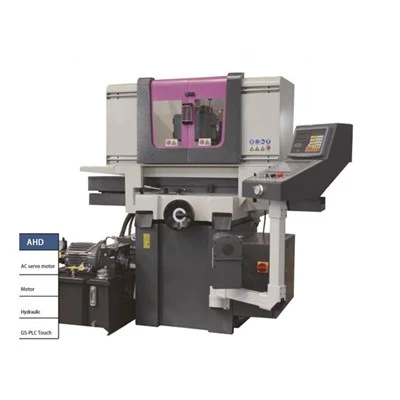

Vysoko presná stolná povrchová brúska
Vysoko presná stolná povrchová brúska na jemnú povrchovú úpravu a brúsenie na mikrónovej{0}}úrovni. Používa sa na kovové diely, ktoré vyžadujú rovinnosť, kvalitu hladkého povrchu a stabilnú rozmerovú presnosť vo výrobe.
- Rýchle dodanie
- Zabezpečenie kvality
- Zákaznícky servis 24/7
Predstavenie výrobku
Úvod
Vysoko presná stolná povrchová brúska na jemnú povrchovú úpravu a brúsenie na mikrónovej{0}}úrovni. Používa sa na kovové diely, ktoré vyžadujú rovinnosť, kvalitu hladkého povrchu a stabilnú rozmerovú presnosť vo výrobe.
Technické parametre
|
MX-50100 |
AHR |
AHD |
NC2 |
|
Vertikálne |
Rýchly pohyb a manuál |
AC servomotor |
AC servomotor |
|
Kríž |
Auto prerušovaný |
Motor |
AC servomotor |
|
Pozdĺžny |
Hydraulické |
Hydraulické |
Hydraulické |
|
Ovládač |
-- |
GS-PLC Touch |
GS-PLC Touch |
|
Model |
MX-50100AHR/AHD/NC2 |
|
|
Veľkosť stola (ŠxD) |
506 x 1005 mm |
|
|
Max. Pozdĺžne cestovanie |
1030 mm |
|
|
Cross Tranal |
540 mm |
|
|
Max. Vzdialenosť od stredu vretena k stolu |
540 mm |
|
|
Veľkosť magnetického skľučovadla |
500 x 1000 mm |
|
|
Rýchlosť pozdĺžneho pohybu stola |
5~25 m/min |
|
|
Priečny pohyb stola |
Auto Feed |
0,1 až 8 mm/min |
|
Rýchla rýchlosť |
990 mm/min |
|
|
Posuv ručného kolesa |
0,02 mm/div. |
|
|
Vertikálny pohyb kolesa |
Auto Feed |
-(H/R režim)0,005/0,01/0,02/0,03/0,04/0,05 (iba pre model D) (mm/zdvih) |
|
Rýchla rýchlosť |
-(režim H)610 (iba pre model R) 480 (iba pre model D) (mm/min) |
|
|
Posuv ručného kolesa |
0,005 mm/div. |
|
|
Brúsny kotúč |
Rýchlosť |
50 Hz 1440 ot./min |
|
60 Hz 1750 ot./min |
||
|
(ODxŠxID)Veľkosť |
Rozmery 355 x 40 x 127 mm |
|
|
Vretenový motor |
5,5 kW/7,5 HP |
|
|
Hydraulický motor |
2,2 kW |
|
|
Motor chladiaceho čerpadla |
0,09 kW |
|
|
Zdvíhací motor |
-(režim H) 0,25 kw (režim R) 0,75 kw (režim D, servomotor) |
|
|
Motor krížového podávania |
0,04 kW |
|
|
Maximálna nosnosť stola (vrátane magnetického skľučovadla) |
600 kg |
|
|
Celkový menovitý výkon |
9 kW |
|
|
Výška stroja |
1890 mm |
|
|
Drsnosť povrchu |
Ra Menšie alebo rovné 0,25 μm |
|
|
Hrubá hmotnosť |
4100 kg |
|
|
Veľkosť balenia (DxŠxV) |
3060*2360*2300 mm |
|
Kľúčové vlastnosti
Presnosť mikronového brúsenia
Presnosť povrchovej úpravy až 1 μm pre úlohy brúsenia s jemnou toleranciou.
Pevná liatinová konštrukcia
Liatinové lôžko-z liatiny pre odolnosť voči vibráciám a rozmerovú stabilitu.
Veľká plocha pracovného stola
Veľkosť stola 506 × 1005 mm pre stredné až veľké obrobky.
Dlhá cestovná kapacita
Pozdĺžny zdvih 1030 mm a priečny zdvih 540 mm pre rozšírený rozsah obrábania.
Stabilné magnetické upínanie
Magnetické skľučovadlo 500 × 1000 mm s rovnomernou prídržnou silou po celej ploche.
Systém vretena s nízkymi vibráciami
Vyvážená konštrukcia vretena pre stabilné otáčanie a konzistentnú povrchovú úpravu.
Služby prispôsobenia
Konfigurácia stroja:Vreteno, riadiaci systém a veľkosť stola je možné upraviť na základe požiadaviek výroby.
Pracovný stôl a Chuck:Magnetické skľučovadlo a veľkosť stola je možné prispôsobiť pre rôzne typy obrobkov.
Požiadavky na presnosť:Rôzne úrovne presnosti dostupné pre špecifické aplikácie brúsenia.
Integrácia výroby:K dispozícii sú úpravy rozloženia a procesu pre inštaláciu linky a sériovú výrobu.
Aplikácie
Letecké komponenty:Presné brúsenie malých konštrukčných dielov;
Automobilové diely:Povrchová úprava komponentov motora a prevodovky;
Formovať a zomrieť:Konečná úprava základov foriem a vložiek;
Nástroje a prípravky:Meradlá, rezné nástroje a brúsenie komponentov upínacích prípravkov;
Lekárske komponenty:Presné brúsenie kovových dielov.
