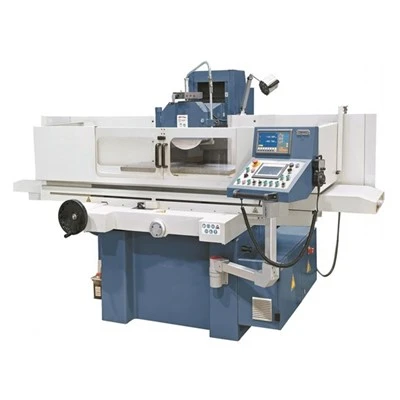

3-osová automatická presná povrchová brúska
Trojosová automatická presná povrchová brúska (MX-2550AH/AHR/AHD) dosahuje povrchové brúsenie otáčaním brúsneho kotúča a vratným pohybom pracovného stola pod kontrolou trojosového podávacieho systému.
- Rýchle dodanie
- Zabezpečenie kvality
- Zákaznícky servis 24/7
Predstavenie výrobku
Úvod
Trojosová automatická presná povrchová brúska (MX-2550AH/AHR/AHD) dosahuje povrchové brúsenie otáčaním brúsneho kotúča a vratným pohybom pracovného stola pod kontrolou trojosového podávacieho systému. Používa sa na povrchové opracovanie a korekciu rozmerov stredných a veľkých obrobkov.
Špecifikácia
|
Model |
MX-2550AH/AHR/AHD |
|
Veľkosť stola (DxŠ) |
Rozmer 520 x 250 mm |
|
Max. Dĺžka brúsenia |
520 mm |
|
Max. Šírka brúsenia |
260 mm |
|
Vzdialenosť od povrchu stola po stred vretena |
430 mm |
|
Slide Way |
Jedna plochá koľajnica jedna V koľajnica |
|
Max. Pracovné zaťaženie |
200 kg |
|
Veľkosť permanentného magnetického skľučovadla (L*W) |
500 x 250 mm |
|
Počet T-slotu |
14x1 (mmxn) |
|
Rýchlosť pracovného stola |
18 m/min |
|
Krížový posuv na ručnom kolese |
0,02 mm/stupnica 4 mm/ot |
|
Vertikálny kanál MPG |
0,001/0,01/0,1 mm/stupeň 0,1/1/10 mm/ot. |
|
Veľkosť kolesa (priemer * šírka * otvor) |
φ200x20xφ31,75 mm |
|
Otáčky vretena (50 Hz) |
2840 ot./min |
|
Vretenový motor |
2,2 kW |
|
Hydraulický motor |
1,5 kW |
|
Obrobený povrch základne rovnobežnosti |
0,003 mm |
|
Drsnosť povrchu |
Ra 0,32 um |
|
Zdvíhací motor |
-(režim H) 0,25 kw (režim R) 0,75 kw (režim D, servomotor) |
|
Motor stola s krížovým podávaním |
0,04 kW |
|
Numerické minimum |
60L |
|
Čerpadlo chladiacej kvapaliny |
0,04 kW |
|
Veľkosť balenia (DxŠxV) |
2050x1500x1980 mm |
|
Hrubá hmotnosť / čistá hmotnosť |
1.4T/ 1.55T |
Vlastnosti
Znížený počet krokov manuálneho nastavenia
Os Z- využíva posuv MPG (rozlíšenie 0,001/0,01/0,1 mm), zatiaľ čo automatický posuv osi X- poháňa motor s výkonom 0,04 kW, čo umožňuje, aby proces posuvu pozostával z viacerých úrovní rozlíšenia.
Rozšírená kapacita zaťaženia
Maximálna nosnosť 200 kg v kombinácii s skľučovadlom s permanentným magnetom 500 × 250 mm a duálnou-štruktúrou vodiacej lišty (rovný povrch + vodiaca dráha v-v tvare V) rozdeľuje hmotnosť obrobku na konštrukciu lôžka cez kontaktnú plochu.
Pokryté väčšie rovinné rozmery
Rozmer pracovného stola je 520×250 mm, s maximálnou dĺžkou brúsenia 520 mm a šírkou 260 mm. Úplné-opracovanie povrchu sa dosiahne prispôsobením zdvihu oblasti pokrytia brúsnym kotúčom.
Kontrolované rovinné geometrické chyby
Rovnobežnosť obrobenej základnej plochy je 0,003 mm, čo je výsledkom koordinovaného trojosového posuvu (X/Y/Z) a štruktúry vodiacej dráhy obmedzujúcej odchýlku obrobku od trajektórie brúsneho kotúča.
Aplikácie
Výroba foriem:Používa sa na opracovanie referenčných plôch foriem a veľkých-deliacich plôch na dosiahnutie korekcie rovinných rozmerov.
Obrábanie:Používa sa na obrábanie referenčných plôch stredných až veľkých dielov, čím poskytuje referenčné plochy pre následnú montáž.
Výroba prípravku:Používa sa na obrábanie základov prípravkov a polohovacích plôch na kontrolu rovinnej konzistencie.
Obrábanie ťažkých komponentov:Používa sa na opracovanie rovinných plôch veľkých a ťažkých obrobkov, aby sa splnili požiadavky na nosnosť-.
