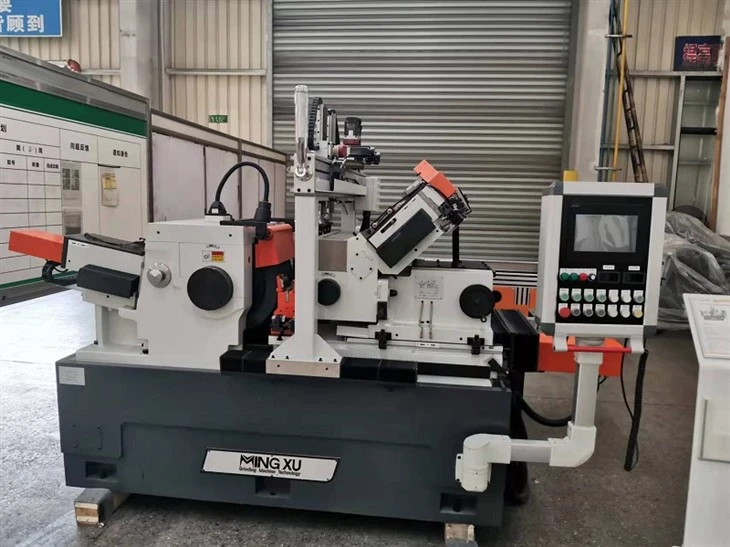

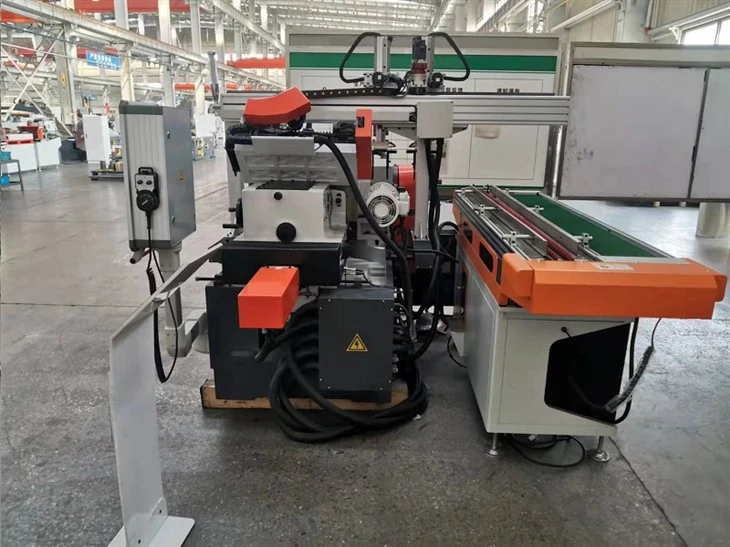

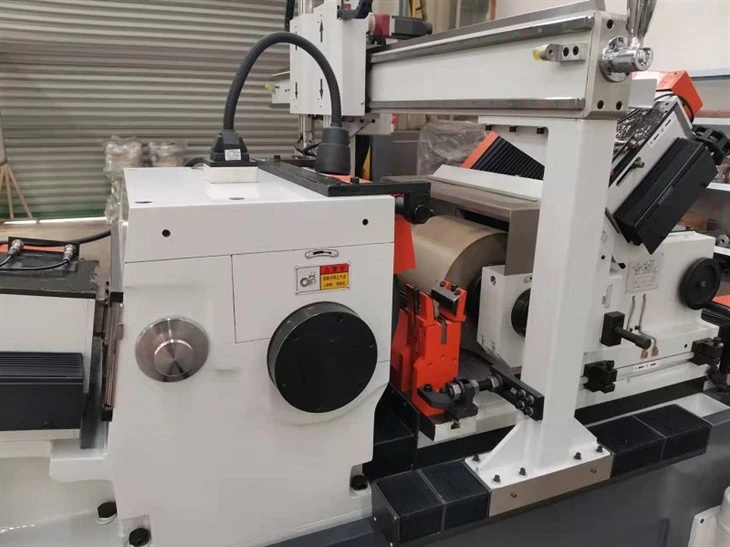

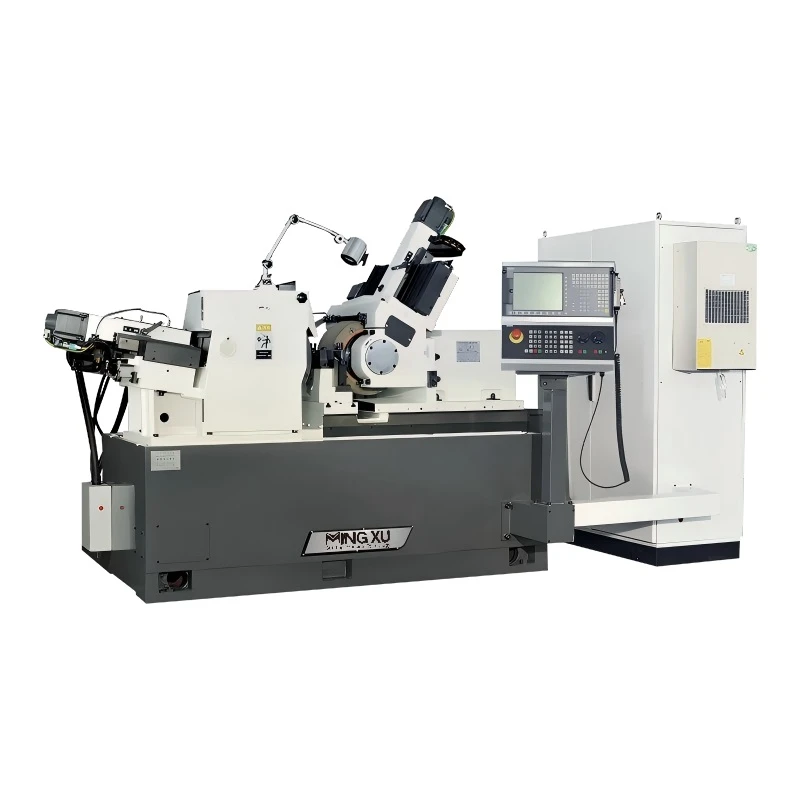

CNC bezhroté brúsne zariadenia
CNC bezhroté brúsne zariadenie je typ CNC obrábacieho stroja, ktorý využíva kombinované pôsobenie brúsneho kotúča a vodiaceho kotúča na brúsenie vonkajšieho priemeru rotujúceho telesa bez podpery stredového otvoru.
- Rýchle dodanie
- Zabezpečenie kvality
- Zákaznícky servis 24/7
Predstavenie výrobku
Úvod
CNC bezhroté brúsne zariadenie je typ CNC obrábacieho stroja, ktorý využíva kombinované pôsobenie brúsneho kotúča a vodiaceho kotúča na brúsenie vonkajšieho priemeru rotujúceho telesa bez podpery stredového otvoru.
Špecifikácia
|
Názov produktu |
Veľmi presná bezhrotová brúska |
|
Model |
MX-S200 |
|
Ponorte-informačný kanál |
|
|
Priemer brúsenia |
2-60 mm |
|
Max. Dĺžka brúsenia |
190 mm |
|
Prostredníctvom-informačného kanála |
|
|
Priemer brúsenia |
2-60 mm |
|
Špecifikácia brúsneho kotúča |
P500x200x305 mm |
|
Špecifikácia regulačného kolesa |
P350x200x203 mm |
|
Rýchlosť brúsneho kotúča |
1338 ot./min |
|
Regulácia rýchlosti kolies (bezstupňová) |
10-200 otáčok/min |
|
Regulačný uhol natočenia rámu kolesa |
|
|
Vertikálne |
-2 stupeň - +5 stupeň |
|
Horizontálne |
-1 stupeň - +3 stupeň |
|
Minimálne množstvo posuvu regulačného kolesa |
0,001 mm |
|
Orovnávač brúsnych kotúčov Min. množstvo podávania |
0,001 mm |
|
Výška od stredovej čiary Gri. Wheel & Reg. Koleso do práce Odpočinok |
200 mm |
|
Prietok vody |
50 l/min |
|
Celkový výkon |
|
|
Motor brúsneho kotúča |
18,5 kW |
|
Regulačný motor kolesa |
3 kW |
|
Motor vodného čerpadla |
0,25 kW |
|
Motor mazacieho čerpadla |
0,09 kW |
|
Magnetický motor odlučovača chladiacej kvapaliny |
0,18 kW |
|
Napájanie |
3N 50Hz 380V |
|
Rozmery stroja (DxŠxV) |
2800x2500x1600 mm |
|
Hmotnosť stroja |
Asi 5000 kg |
|
Presnosť (štandardné pruhy) |
|
|
Okrúhlosť |
0,001 mm |
|
Valcovitosť |
0,0018 mm |
|
Drsnosť |
Ra 0,16 μm |
Vlastnosti
Mikro{0}}ovládanie informačného kanála
Minimálny posuv a posuv orovnávania sú 0,001 mm, čo zaisťuje, že množstvo materiálu odoberaného pri jednom prechode je minimálne a priamo ovplyvňuje rozmerové odchýlky.
Prispôsobivosť širokého priemeru
Podporuje priemery brúsenia od 2 do 60 mm a v kombinácii s nastavením rýchlosti vodiaceho kotúča od 10 do 200 ot./min. umožňuje nastaviť lineárne prispôsobenie rýchlosti pre obrobky rôznych priemerov.
Nastavenie uhla kontaktu
Držiak vodiaceho kolesa je možné nastaviť v rozsahu od -2 stupňov do +5 stupňov vertikálne a -1 stupňa až +3 stupňov horizontálne, čím sa zmení smer sily obrobku a axiálna zložka posuvu.
Nepretržité chladenie a separácia
Prietok chladiacej kvapaliny 50 l/min. v kombinácii s magnetickým separačným zariadením zabezpečuje výmenu tepla v zóne brúsenia a separáciu feromagnetických brúsnych triesok.
Aplikácie
Priemysel automobilových dielov:Používa sa na obrábanie vonkajších priemerov hriadeľov a čapov, aby sa splnili požiadavky na montážne rozmery.
Priemysel výroby ložísk:Používa sa na obrábanie vonkajších priemerov valčekov a obežných dráh na ovplyvnenie geometrie kontaktu.
Všeobecný strojársky priemysel:Používa sa na dávkové obrábanie hriadeľov a obežných dráh, umožňujúce kontinuálne tvarovanie posuvom.
Priemysel výroby štandardných dielov a nástrojov:Používa sa na obrábanie malých-súčiastok na splnenie rôznych požiadaviek na veľkosť.
